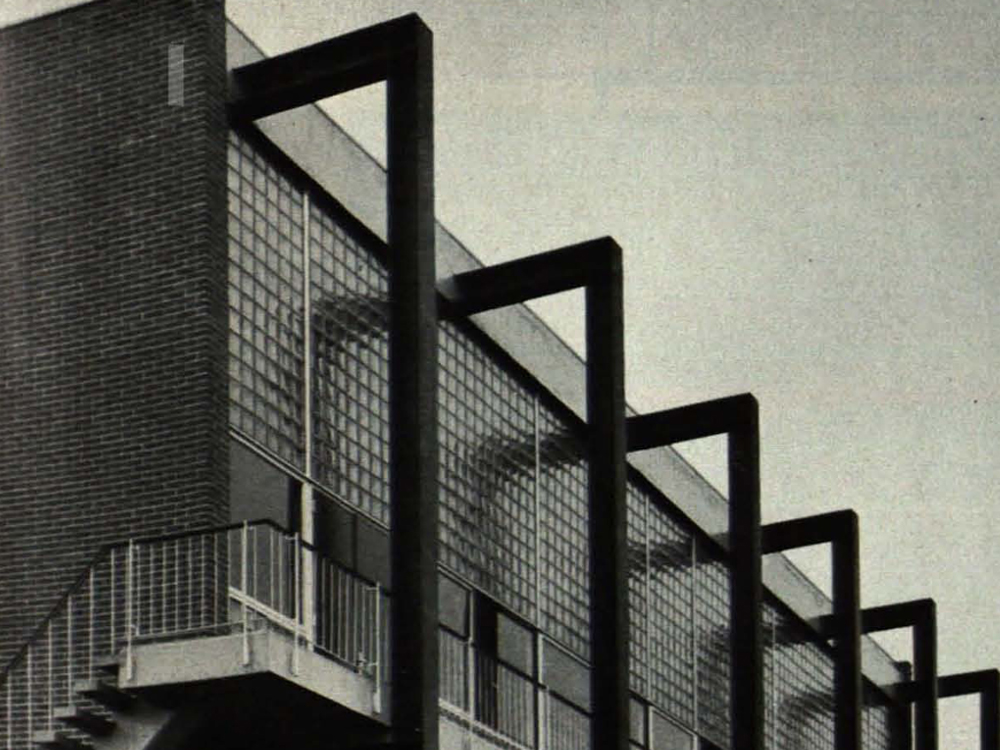

Saaltrakt der Höheren Technischen Schule in Venlo
Die tragende Konstruktion wird gebildet durch sechs im Abstand von je 4 m quer zur Längsrichtung dieses Traktes angeordnete Portal-Binder mit 13,90 m Stützweite. Die Stützen an der Südseite sind aus Die-30-Profilen gebildet. Beim Übergang vom Saaltrakt zum niedrigeren Bau befindet sich eine Dehnfuge. Hier wurden an vier Stützen Dir-22-Konsolen angeschweißt, auf denen sich Rollenlager befinden; darauf liegt ein Träger, in den die Pfetten des Haupttraktes eingeschoben und verschweißt sind (s. Zeichn. H). An den Oberflanschen der Träger Die 45 und Die 30 des niedrigeren Baues sind Anker angeschweißt, die bewirken, daß die Stahlprofile statisch eine Einheit mit den Betondecken bilden.
